Плоскопараллельные концевые меры длины (ГОСТ 9038-83)

Плоскопараллельные концевые меры длины служат для передачи размеров от эталона изделию. В машиностроении и других отраслях промышленности их используют в таких целях:

Согласно ГОСТ 9038-83 концевые меры длины (сокр. КМД) выполняются в форме прямоугольного параллелепипеда с двумя взаимнопараллельными плоскими измерительными поверхностями.хранение и передача единицы длины;
поверка калибров;
градуировка и поверка различных мер и средств измерений;
разметочные и координатно-расточные работ высокой точности;
определение размеров приспособлений и изделий;
наладка станков, инструментов и др.

Номинальный размер КМД

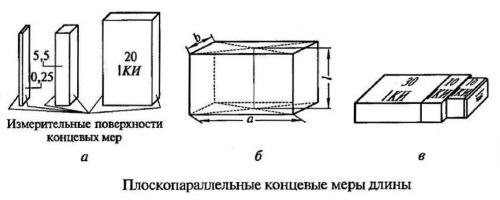

В качестве размера плоскопараллельной КМД принимается ее срединная длина l (рис. б). Срединную длину определяют перпендикуляром, опущенным из середины одной из измерительных поверхностей КМД на противоположную поверхность. Номинальный размер срединной длины l влияет на определение значения сторон a и b в сечении мер.

Например, при 10 мм < l < 0,29 мм а=30_-0,28; b=^-0,20_-0,30; при 10 мм < l < 250 мм а=35_-0,34; b=^-0,20_-0,30.

Номинальный размер срединной длины указан на каждой мере длины.

Концевые меры изготовляются классов точности:

стальные 00; 01; 0; 1; 2; 3;
твердосплавные 00; 0; 1; 2 и 3.

Самым точным является класс 00.

Наборы концевых мер длины

По ГОСТ плоскопараллельные концевые меры длины могут комплектоваться в наборы по их количеству и размерам номинальной длины. Количество КМД в наборах от №1 до №19 варьируется от 2 до 112 штук. В наборе №20 предусмотрено 23 меры длины, №21 – 20 мер, № 22 – 7.

Наборы комплектуются так, чтобы из минимального количества КМД была возможность составить блок какого угодно размера до третьего десятичного знака. На основании этого требования подбираются номинальные размеры плоскопараллельных КМД и градация их размеров.

Стандартная градация в наборах концевых мер длины выглядит так: 0,001; 0,01; 0,1; 0,5; 1; 10; 25; 50 и 100 мм.

Номинальные значения длины КМД колеблются в пределах 1,005-100 мм. К примеру, в набор из 112 концевых мер длины входит:

мера длины 1,005 мм – 1 шт.;
1-1,5 мм через 0,01 мм – 51 шт.;
1,6-2 мм через 0,1 мм – 5 шт.;
0,5 мм – 1 шт.;
2,5-25 мм через 0,5 мм – 46 шт.;
30-100 мм через 10 мм – 8 шт.

Отдельная мера длины с низшим классом точности определяет класс точности набора. Номинальная длина каждой меры длины и отклонение указываются в паспорте, который прилагается к набору КМД.

Разряды КМД

На основании погрешности измерения длины концевых мер (погрешности аттестации) и их отклонения от параллельности и плоскостности КМД делят на 5 разрядов, обозначаемых 1, 2, 3, 4, 5. Наименьшая погрешность аттестации свойственна 1-му разряду. Величины погрешностей указаны в аттестате меры длины.

Действительные отклонения в аттестате мер, для которых установлен разряд, учитывают при определении размера блока плиток наряду с номинальным значением мер.

Блоки КМД

Причиной широкого применения концевых мер длины в промышленности является их основное свойство – притираемость. КМД способны прочно сцепляться при надвигании одной меры на другу или прикладывании (рис. в).

Сцепление (или адгезия) КМД обеспечивается молекулярными силами сцепления при наличии сверхтонкой пленки смазки между мерами – от 0,05 до 0,1 мкм. Минимальное усилие сдвига одной меры длины относительно другой составляет 30...40 Н, для новых КМД величины усилия выше в 10…20 раз. По стандарту стальные концевые меры длины рассчитаны на 500 притираний при вероятности безотказной работы 0,8, твердосплавные – 30 тысяч притираний при вероятности 0,9.

Блок заданного размера составляется из наименьшего возможного количества мер. Сначала выбирают КМД, позволяющие получить тысячные доли миллиметра, после них – сотые, десятые и цельные миллиметры.

К примеру, чтобы получить блок размером 28,495 мм, нужно взять из набора КМД №1 меру длины 1,005, затем 1,49, 6 и 20: 1,005+1,49+6+20=28,495 мм.

Минимальное количество концевых мер длины в блоке повысит его точность, так как уменьшится суммарная погрешность. Также повышается надежность блока, т.е. снижается вероятность его разрушения. Количество КМД в блоке не должно превышать 5 штук.

Использование следующих принадлежностей позволяет значительно расширить область применения КМД:

основание;
державка (струбцина);
стяжки для скрепления блоков размером более 100 мм;
плоскопараллельные боковики;
зажимной сухарь для крепления стяжками блоков концевых мер с боковиками;
радиусные боковики, h = R = 2 мм (5; 15; 20 мм);
чертильный боковик;
центровой боковик, вершина центра которого лежит на продолжении нижней доведенной плоскости;
плитки с рисками;
трехгранная линейка.

Материал КМД

Концевые меры длины изготовляют преимущественно из стали с температурным коэффициентом расширения (11,5±0,1)10^-6 мм на 1°С при изменениях температуры от 10 до 30°С. Такими характеристиками обладают хромистые стали X, 20ХГ, ШХ15, ХГ.

Твердость измерительных поверхностей таких мер длины составляет не менее HRC 62. Реже КМД изготовляют из твердого сплава марки ВК6М с температурным коэффициентом расширения 3,6•10^-6 мм на 1°С. Износостойкость таких мер повышается в 10-40 раз в сравнении со стальными. Однако следует учитывать в работе, что из-за разности температурных коэффициентов могут возникать значительные погрешности измерении стальными и твердосплавными КМД.

Высокая износостойкость и хорошая притираемость концевых мер достигаются при шероховатости измерительных поверхностей не более 0,063 мкм по критерию Rz и шероховатости нерабочих поверхностей - Ra 0,63 мкм.

Средний срок сохраняемости стальных КМД – от 1 года, твердосплавных – от 2 лет.

Источник: Зайцев С. А., Грибанов Д. Д., Толстов А. Н. Контрольно-измерительные приборы и инструменты. - Академия, ПрофОбрИздат, - 2002, с.465
