Протяжки для шпоночных пазов
Протягивание – это процесс обработки металла резанием, который считается наиболее эффективным для достижения повышенной точности равной до 6 квалитета, при том шероховатость основания не более 0,32 мкм.

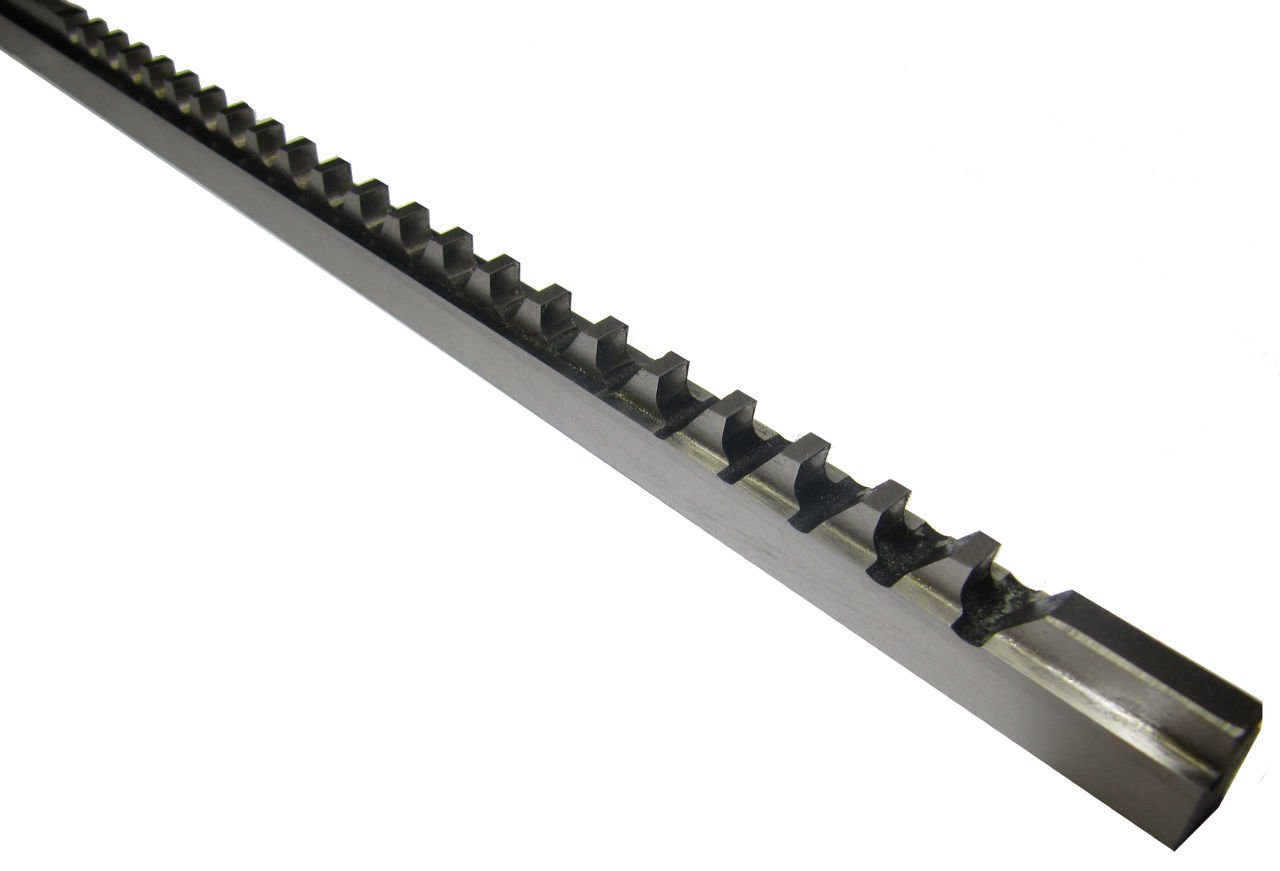

Данная операция выполняется при помощи специального металлорежущего инструмента - протяжки. Она представляет собой многозубою оснастку, зубья которой выдаются друг над другом в направлении перпендикулярном скорости движения резания. Главное движения в процессе работы имеет поступательный или вращательный характер (подача отсутствует).
Проектирование данного инструмента не доставляет особых проблем. Однако, в процессе использования следует заранее озаботиться наличием крепления для протяжек на инструментальной плите, а также их регулировке по высоте и пр. Протягивание в сравнении с другими способами обработки металла имеет ряд преимуществ:
- Работа несколько зубьев одномоментно даёт значительно увеличение минутной подачи в процессе протягивания. Также при относительно небольшой скорости рабочего движения(V=2…12 м/мин при том что по чугуну твёрдосплавные протяжки имеют V=40...50 м/мин) скорость снятия припуска больше по сравнению с другими аналогичными инструментами, что в совокупности дает более высокую производительность при небольших затратах;
- точность обработки не будет меньше чем 7 квалитета;
- на выходе получается поверхность высокого качества - 0,92 мкм или даже - 0,16 мкм по ГОСТ 2789-73;
- протяжки устойчивы к износу и разрушительным воздействиям;
- возможность исправления брака;
- инструмент не предъявляет особых требований к навыку работника;
- снижение затрат на эксплуатацию инструмента.
Стоимость протяжек зависит от области использования – массовое и крупносерийное производство. Однако, не смотря на цену мелкосерийное и единичное производство также окупают применение такого инструмента.
